Mikroskopia elektronowa umożliwia badanie struktur w skali znacznie mniejszej niż klasyczna mikroskopia świetlna. Dwie podstawowe techniki – SEM i TEM – różnią się sposobem tworzenia obrazu oraz informacjami, które można uzyskać o próbce. Wybór metody powinien więc wynikać przede wszystkim z celu konkretnej analizy. Nowoczesne laboratoria badawcze i przemysłowe wykorzystują mikroskopię elektronową wszędzie tam, gdzie obserwacja przy użyciu światła widzialnego przestaje dostarczać wystarczającej ilości informacji. Może chodzić o analizę powierzchni materiału, mikrostrukturę, defekty, niewielkie cząstki czy szczegóły budowy próbki. Sam termin „mikroskop elektronowy” obejmuje jednak różne konstrukcje i techniki. Dlatego przed wyborem aparatury warto odpowiedzieć na podstawowe pytanie: czego właściwie chcemy dowiedzieć się o badanym materiale?
Dlaczego mikroskop elektronowy pozwala zobaczyć więcej?

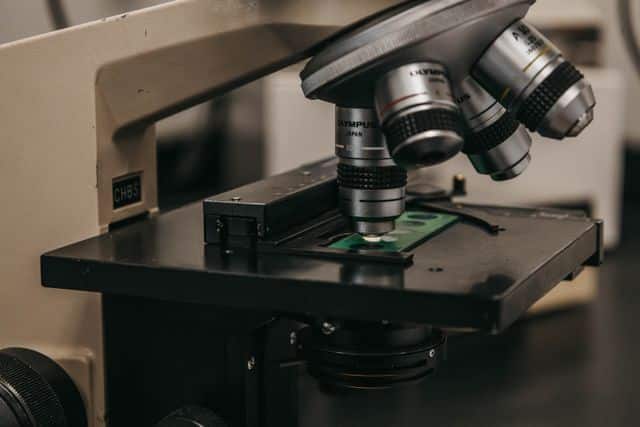

Klasyczny mikroskop optyczny wykorzystuje światło. W mikroskopii elektronowej do obrazowania stosowana jest natomiast wiązka elektronów.
Ta fundamentalna różnica pozwala badać obiekty i struktury w skali niedostępnej dla standardowej mikroskopii świetlnej.
Nie oznacza to jednak, że mikroskop elektronowy jest po prostu „mocniejszą wersją” mikroskopu optycznego.
To inna technika badawcza, wymagająca odpowiedniej aparatury, warunków pracy oraz przygotowania próbki. Różny może być także charakter informacji uzyskiwanych podczas analizy.
Czym jest SEM?
SEM to skrót od Scanning Electron Microscope, czyli skaningowego mikroskopu elektronowego.
W technice tej wiązka elektronów skanuje badaną powierzchnię. Rejestrowane sygnały umożliwiają następnie utworzenie obrazu dostarczającego informacji o próbce.
SEM jest szczególnie użyteczny wtedy, gdy przedmiotem zainteresowania jest powierzchnia materiału i jej mikrostruktura.
Można dzięki temu analizować między innymi morfologię powierzchni, wielkość i kształt określonych struktur czy występowanie niektórych defektów.
Właśnie dlatego skaningowa mikroskopia elektronowa znajduje zastosowanie zarówno w badaniach naukowych, jak i kontroli oraz analizie materiałów wykorzystywanych w przemyśle.
Czym SEM różni się od zwykłego mikroskopu?
Najważniejsza różnica nie sprowadza się do samego powiększenia.
Mikroskop optyczny i SEM wykorzystują inne zjawiska do tworzenia obrazu, dlatego oferują również inne możliwości badawcze.
Mikroskopia świetlna ma ogromną wartość w wielu zastosowaniach i często może być pierwszym etapem obserwacji. Jeżeli jednak interesujące struktury są zbyt małe albo potrzebne są informacje charakterystyczne dla mikroskopii elektronowej, konieczne może być zastosowanie SEM.
Dlatego tych technologii nie zawsze należy traktować jako konkurencyjne.
W praktyce mogą się uzupełniać: najpierw materiał jest obserwowany przy użyciu techniki optycznej, a następnie wybrany obszar poddawany dokładniejszej analizie.
Czym jest TEM?
TEM oznacza Transmission Electron Microscope, czyli transmisyjny mikroskop elektronowy.
Zasadnicza różnica znajduje się już w nazwie. W transmisyjnej mikroskopii elektronowej elektrony przechodzą przez odpowiednio przygotowaną próbkę.
Pozwala to uzyskiwać informacje dotyczące bardzo drobnych elementów jej wewnętrznej struktury.
Jednocześnie stawia to szczególne wymagania przed preparatyką. Próbka przeznaczona do badania TEM musi być przygotowana w sposób pozwalający na przeprowadzenie właściwej analizy.
Dlatego przy wyborze metody trzeba uwzględnić nie tylko możliwości samego mikroskopu, lecz również materiał i sposób przygotowania próbki.
SEM czy TEM – którą technikę wybrać?
Nie ma jednej odpowiedzi właściwej dla każdego badania.
SEM jest naturalnym kierunkiem, gdy potrzebne są informacje związane z powierzchnią i jej morfologią. TEM pozwala natomiast prowadzić analizę bardzo drobnych struktur w odpowiednio przygotowanej próbce.
Najpierw należy więc sformułować pytanie badawcze.
Czy chcemy zobaczyć powierzchnię materiału? Czy interesuje nas jego wewnętrzna struktura? Jakiego rodzaju próbkę posiadamy? Jakiej informacji potrzebujemy na końcu analizy?
Dobór mikroskopu powinien wynikać z informacji, którą chcemy uzyskać, a nie z samego maksymalnego powiększenia urządzenia.
To jedna z najważniejszych zasad przy planowaniu badań mikroskopowych.
Czy SEM może określić skład chemiczny próbki?
Sam obraz mikroskopowy może być uzupełniany dodatkowymi technikami analitycznymi.
Jedną z nich jest EDS, czyli spektroskopia rentgenowska z dyspersją energii. Rozwiązanie może współpracować ze skaningowym mikroskopem elektronowym i umożliwiać uzyskanie informacji dotyczących składu pierwiastkowego badanego obszaru.
Dzięki temu analiza nie musi kończyć się na stwierdzeniu: „w tym miejscu znajduje się inna struktura”.
Można rozszerzyć pytanie o to, jakie pierwiastki występują w interesującym obszarze.
W praktyce połączenie obrazowania i mikroanalizy może znacząco zwiększyć wartość informacji uzyskiwanych z pojedynczej próbki.
Czym różnią się EDS i WDS?
EDS i WDS należą do technik wykorzystywanych do analizy składu chemicznego w połączeniu z odpowiednią aparaturą.
Nie są jednak identycznymi metodami.
Różnią się sposobem analizy promieniowania rentgenowskiego oraz możliwościami pomiarowymi. W zależności od badanego materiału i celu analizy jedna technika może być bardziej odpowiednia od drugiej.
Dlatego pytanie „EDS czy WDS?” powinno być poprzedzone określeniem wymaganej informacji, spodziewanego składu próbki oraz oczekiwanej jakości wyników.
Nie ma sensu dobierać detektora wyłącznie na podstawie jego nazwy czy popularności.
Do czego służy EBSD?
EBSD, czyli Electron Backscatter Diffraction, jest techniką wykorzystującą dyfrakcję elektronów wstecznie rozproszonych.
Może być stosowana do uzyskiwania informacji krystalograficznych o materiale.
Ma to szczególne znaczenie w badaniach materiałowych, gdzie sam wygląd powierzchni nie odpowiada na wszystkie pytania.
Połączenie kilku technik w jednym środowisku analitycznym pozwala więc przejść od obserwacji struktury do znacznie bardziej rozbudowanej charakterystyki materiału.
Serwis PIK Instruments poświęcony mikroskopii elektronowej uwzględnia zarówno mikroskopy SEM i TEM, jak również analizatory EDS/WDS oraz kamery EBSD.
Dlaczego przygotowanie próbki jest tak ważne?
Nawet bardzo zaawansowany mikroskop nie rozwiązuje problemów wynikających z nieprawidłowo przygotowanej próbki.
Preparatyka jest integralną częścią procesu badawczego.
Jej zakres zależy od rodzaju materiału i wybranej techniki. Inaczej przygotowuje się próbki do określonych analiz SEM, inaczej do TEM, gdzie szczególne znaczenie może mieć uzyskanie odpowiednio cienkiego materiału.
Stosowane mogą być m.in. techniki cięcia, polerowania, napylania czy preparatyki jonowej.
Dlatego planując wyposażenie laboratorium mikroskopowego, należy patrzeć szerzej niż wyłącznie na samo urządzenie obrazujące.
Łańcuch analityczny zaczyna się przed umieszczeniem próbki w mikroskopie.
Po co napyla się próbki?
W niektórych zastosowaniach SEM potrzebne może być pokrycie próbki odpowiednią warstwą przewodzącą.
Dotyczy to szczególnie materiałów, których właściwości utrudniają bezpośrednie prowadzenie obserwacji w określonych warunkach.
Proces taki realizowany jest przy użyciu odpowiedniej aparatury do preparatyki.
Nie oznacza to jednak, że każdą próbkę przeznaczoną do SEM należy automatycznie napylać. Sposób przygotowania powinien wynikać z rodzaju materiału, zastosowanego urządzenia i celu badania.
Nieprawidłowa preparatyka może wpływać na uzyskany obraz, dlatego musi być traktowana jako część metody badawczej, a nie techniczny etap bez większego znaczenia.
Co to jest FIB?
FIB oznacza Focused Ion Beam, czyli zogniskowaną wiązkę jonów.
Technika pozwala wykonywać bardzo precyzyjne operacje na materiale i może być łączona z mikroskopią elektronową.
Systemy wykorzystujące zarówno wiązkę elektronową, jak i jonową określane są często jako rozwiązania typu DualBeam lub CrossBeam.
Takie połączenie rozszerza możliwości aparatury. Użytkownik może nie tylko prowadzić obserwację, ale również wykonywać określone operacje na analizowanym obszarze próbki.
Ma to znaczenie m.in. w zaawansowanych badaniach materiałowych oraz preparatyce.
Czym są techniki in-situ?
Klasyczne badanie pokazuje próbkę w określonym stanie. Czasem jednak ważniejsze od samego stanu początkowego i końcowego jest obserwowanie tego, co dzieje się z materiałem podczas oddziaływania określonego czynnika.
Właśnie tutaj pojawiają się techniki in-situ.
Pozwalają one prowadzić badania próbki w kontrolowanych warunkach i obserwować określone procesy zachodzące podczas eksperymentu.
Daje to inną kategorię informacji niż porównanie dwóch niezależnych obrazów wykonanych przed i po eksperymencie.
Serwis mikroskopelektronowy.pl wskazuje techniki in-situ jako jeden z obszarów aparatury związanej z mikroskopią elektronową.
Czy do każdego laboratorium potrzebny jest duży SEM?
Nie zawsze.
Obok rozbudowanych systemów mikroskopowych istnieją również mikroskopy stołowe i biurkowe SEM. Serwis PIK Instruments wyróżnia w swoim słowniku m.in. pojęcia „biurkowy SEM” oraz „stołowy mikroskop elektronowy”.
Wybór powinien zależeć od zadań wykonywanych w laboratorium.
Jeżeli urządzenie ma być wykorzystywane do określonych rutynowych analiz, wymagania mogą być inne niż w ośrodku prowadzącym zaawansowane badania naukowe.
Przed zakupem warto więc stworzyć listę rzeczywistych zastosowań, rodzajów próbek i potrzebnych technik analitycznych.
Dopiero na tej podstawie można sensownie porównywać konfiguracje.
Jak wybierać mikroskop elektronowy do laboratorium?
Punktem wyjścia powinny być próbki.
Jakie materiały będą badane? Jak duże są interesujące struktury? Czy najważniejsza jest powierzchnia, czy struktura wewnętrzna? Czy potrzebna będzie analiza składu chemicznego? Czy planowane są techniki in-situ?
Następnie należy określić przewidywaną liczbę analiz i wymagania dotyczące obsługi urządzenia.
Istotne jest również zaplecze preparatyki.
Jeżeli laboratorium nie jest w stanie odpowiednio przygotować materiału, nawet dobrze dobrany mikroskop może nie zapewnić pełnej użyteczności oczekiwanej przez zespół.
W praktyce należy więc dobierać cały proces badawczy, a nie tylko pojedynczy instrument.
Gdzie szukać aparatury i wiedzy dotyczącej mikroskopii elektronowej?
Przy specjalistycznej aparaturze istotna jest możliwość dopasowania konfiguracji do rzeczywistych zastosowań badawczych oraz uwzględnienia dodatkowych technik i preparatyki.
PIK Instruments prezentuje rozwiązania związane z mikroskopią elektronową, obejmujące m.in. mikroskopy SEM i TEM, analizatory składu chemicznego EDS/WDS, kamery EBSD, techniki in-situ oraz wyposażenie związane z przygotowaniem próbek. Serwis zawiera również specjalistyczny słownik pojęć z obszaru mikroskopii elektronowej.
Może to być szczególnie przydatne na etapie rozpoznawania technologii, kiedy trzeba uporządkować różnice pomiędzy SEM, TEM, FIB, STEM czy poszczególnymi metodami przygotowania próbek.
Dlaczego serwis aparatury warto uwzględnić już przed zakupem?
Mikroskop elektronowy jest specjalistycznym urządzeniem laboratoryjnym, dlatego decyzja zakupowa nie powinna kończyć się na porównaniu parametrów technicznych.
Warto wcześniej sprawdzić kwestie związane z instalacją, obsługą, późniejszym wsparciem i serwisem.
Ma to szczególne znaczenie w laboratoriach, w których aparatura jest wykorzystywana do bieżącej pracy badawczej lub kontroli przemysłowej. Przestój urządzenia może wpływać na realizację całego harmonogramu analiz.
PIK Instruments wskazuje serwis jako jeden z obszarów swojej działalności, obok sprzedaży aparatury badawczej i przemysłowej oraz laboratorium usługowego.
Czy zakup mikroskopu zawsze jest najlepszym rozwiązaniem?
Nie każde zapotrzebowanie na analizę uzasadnia posiadanie własnego urządzenia.
Jeżeli próbki pojawiają się sporadycznie albo organizacja dopiero sprawdza przydatność określonej metody, warto porównać zakup aparatury z możliwością zlecania analiz laboratorium usługowemu.
Własne urządzenie daje dużą elastyczność i dostępność, ale wiąże się również z koniecznością zapewnienia miejsca, obsługi, preparatyki oraz utrzymania aparatury.
Decyzję warto więc podejmować na podstawie przewidywanej liczby analiz, ich charakteru oraz znaczenia czasu dostępu do wyników.
FAQ – mikroskopia elektronowa
Czym różni się SEM od TEM?
SEM jest skaningowym mikroskopem elektronowym wykorzystywanym m.in. do badania powierzchni i jej mikrostruktury. W TEM elektrony przechodzą przez odpowiednio przygotowaną próbkę, co umożliwia badanie bardzo drobnych elementów jej struktury.
Czy mikroskop elektronowy wykorzystuje światło?
Nie. W mikroskopii elektronowej do obrazowania wykorzystywana jest wiązka elektronów, co odróżnia ją od klasycznej mikroskopii świetlnej.
Czy SEM pozwala analizować skład chemiczny?
System SEM może współpracować z odpowiednimi rozwiązaniami analitycznymi, np. EDS lub WDS, które dostarczają informacji dotyczących składu pierwiastkowego próbki.
Co oznacza skrót FIB?
FIB oznacza Focused Ion Beam, czyli zogniskowaną wiązkę jonów. Technika może być wykorzystywana m.in. do bardzo precyzyjnych operacji na materiale i preparatyki.
Czy każdą próbkę do SEM trzeba napylać?
Nie. Sposób przygotowania zależy od właściwości próbki, zastosowanej aparatury oraz celu badania.
Czy istnieją niewielkie mikroskopy elektronowe?
Tak. Oprócz dużych systemów dostępne są rozwiązania określane jako stołowe lub biurkowe SEM. Ich przydatność zależy od wymaganych zastosowań i parametrów analizy.
Co jest ważniejsze: powiększenie czy rozdzielczość?
Samo maksymalne powiększenie nie powinno być podstawowym kryterium wyboru aparatury. Znacznie ważniejsze jest to, jakie struktury trzeba rozróżnić i jakie informacje o próbce mają zostać uzyskane.
Dobór mikroskopu zaczyna się od pytania badawczego
Najważniejszym parametrem mikroskopu elektronowego nie jest ten, który najlepiej wygląda w tabeli specyfikacji. Aparatura jest użyteczna wtedy, gdy pozwala odpowiedzieć na konkretne pytanie dotyczące badanego materiału.
Dlatego wybór warto rozpocząć od określenia rodzaju próbek, wymaganej informacji, potrzebnej rozdzielczości oraz dodatkowych analiz. Dopiero później należy zdecydować pomiędzy SEM i TEM oraz rozważyć EDS, WDS, EBSD, FIB, techniki in-situ czy odpowiednie wyposażenie do preparatyki.
Takie podejście zmienia zakup mikroskopu z porównywania pojedynczych parametrów w projektowanie kompletnego procesu analitycznego dopasowanego do rzeczywistych zadań laboratorium.
